ZP100型消聲器系列是在國家通用圖集T701-6消聲器的基礎上，吸收了國內外最新技術，設計的新產品，是國家建筑標準設計圖集通用產品。標準號為97T710。  ZP100型消聲器系列主要應用于各類通風空調系統中的噪聲治理，可有效地降低空氣動力性噪聲，具有適用風量范圍大、系列規格全、與標準 風管配套好、消聲量高、氣流阻力小、防火、防潮、防霉、防蛀等特點，特別適用于種類大型公共建筑，例如：廣播電視大樓、影劇院、賓館、寫字樓等高層建筑的通風空調系統消聲，也可適用于工業企業的通風系統消聲。  ZP100型消聲器為矩形片式結構，采用鍍鋅鋼板制作，咬口拼接。共有49個規格，處理風量范圍為720m /h-90000m /n（也可特殊定制），消聲量為15dB(A)/m，壓力損失14-55Pa（風速5-10010m/s)。ZP100型消聲器片厚100mm,單節有效長度為1000mm，根據消聲量需要及現場安裝位置的不同，可幾節消聲器串聯組合使用。經同濟大學聲學所測定，消聲量為15db以上，壓力損失為14-55Pa。

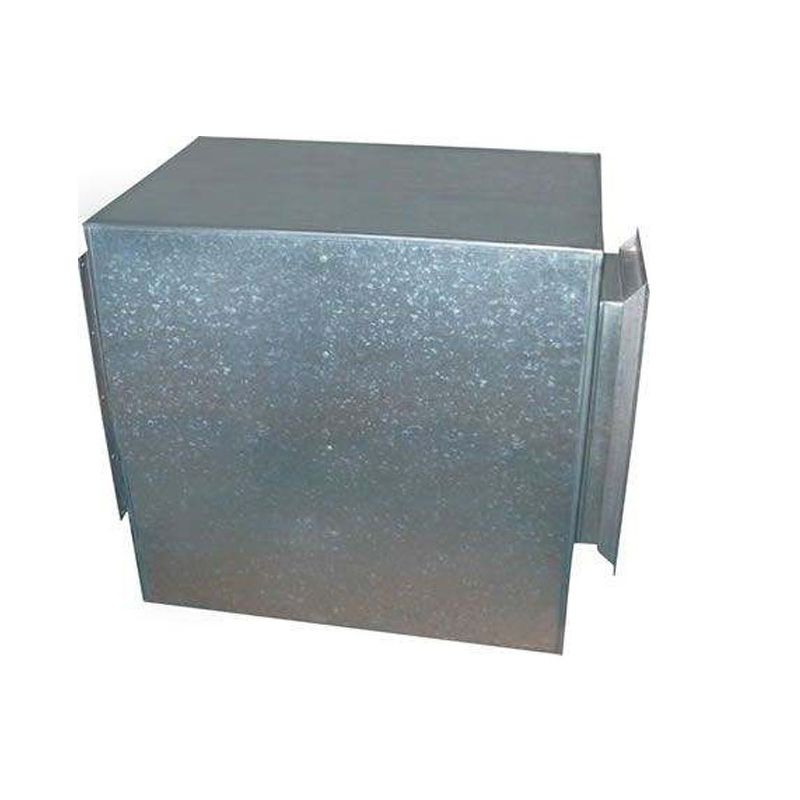

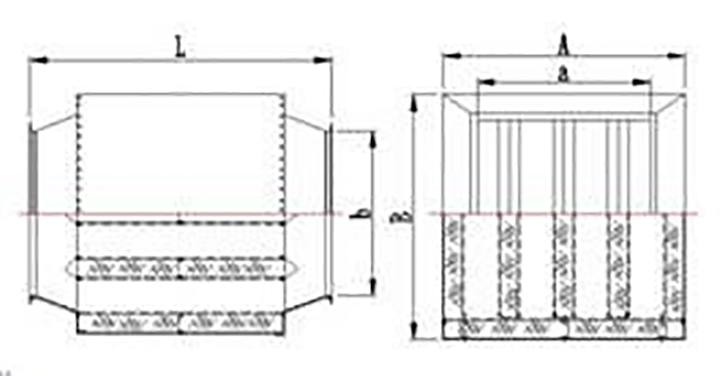

外形示意圖
